H8/3664F

2004 年 5 月
秋月電子の AE-3664FP 組み立て記録

技術資料は
http://www.renesas.com/jpn/products/mpumcu/16bit/tiny/3664/
にあります。

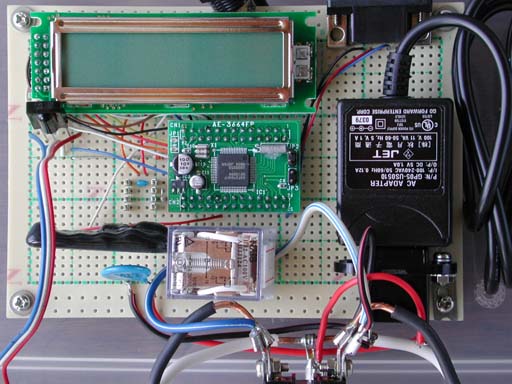

制御基板

上部に LCD が付きます。（May 10, 2004）

プログラムは HEW で作成し FDT で書き込んでいます。
LCD 表示は 1mS 程度のウエイトを入れないと文字が正常に表示されません。

Hterm とのシリアルコミュニケーションの復帰コードは \r のみです。
\r を受け取ったら \n を送って改行する必要があります。

EEPROM の送受信方法を確認しました。
リモコン受信モジュールを増設。

AC 100V の制御に SSR とリレーを付けて
時間がきたら電源の切れるタイマーを作りました。
時間設定は VR でします。
範囲は 1分から 8時間31分までです。
May 27, 2004
